Le type AC détecte les courants de fuite alternatifs sinusoïdaux. Le type A détecte ces mêmes fuites sinusoïdales, plus les composantes continues pulsées générées par les circuits électroniques à redressement. Toute la logique de répartition des circuits dans un tableau découle de cette différence de spectre de détection.
Composante continue pulsée : pourquoi le type AC ne suffit plus pour la plupart des circuits
Un appareil équipé d’un redresseur (pont de diodes, hacheur, variateur électronique) injecte dans le circuit une forme d’onde que le tore magnétique d’un différentiel AC ne sait pas interpréter correctement. Le défaut passe alors sous le seuil de déclenchement, et la protection devient aveugle.
Lire également : Quels sont les avantages de choisir des canapés beiges pour son intérieur ?
Nous observons que la majorité des équipements domestiques actuels embarquent de l’électronique de puissance : alimentations à découpage dans les téléviseurs, chargeurs d’appareils mobiles, variateurs de lumière LED, robots de cuisine. La conséquence directe est que le type A est désormais recommandé pour la quasi-totalité des circuits domestiques, le type AC étant relégué aux usages sans électronique embarquée.
A découvrir également : Découvrez le meilleur kit alarme pour protéger votre maison
Circuits sous différentiel de type A : exigences de la norme NF C 15-100
La norme NF C 15-100 impose au minimum un interrupteur différentiel de type A pour protéger certains circuits spécifiques. Nous recommandons de considérer cette liste comme un plancher, pas comme un plafond.
Appareils explicitement visés par la norme
- La plaque de cuisson ou la cuisinière (circuit spécialisé en 6 mm², disjoncteur 32 A). Le variateur de puissance intégré aux plaques à induction génère systématiquement du courant continu pulsé.
- Le lave-linge. Son moteur à vitesse variable, piloté par un convertisseur de fréquence, produit des fuites à composante continue dès l’essorage.
- La prise de recharge de véhicule électrique (circuit dédié). Le chargeur embarqué du véhicule redresse le courant secteur, ce qui rend un différentiel AC totalement inefficace en cas de défaut côté continu.
Appareils non imposés par la norme mais techniquement concernés
Le lave-vaisselle, le sèche-linge, le four à commande électronique, le congélateur à compresseur inverter : tous intègrent des cartes électroniques susceptibles de générer des fuites continues pulsées. Placer ces circuits sous un type A est une précaution technique justifiée, même si la norme ne l’exige pas formellement pour chacun d’eux.
Circuits sous différentiel de type AC : ce qui peut encore y rester
Le type AC reste conforme pour les circuits dont les récepteurs ne comportent aucune électronique de puissance. En pratique, cette catégorie se réduit fortement.
Les circuits d’éclairage à incandescence ou halogène classique (sans variateur), les prises alimentant uniquement des appareils purement résistifs (radiateur à fil pilote simple, convecteur sans régulation électronique) et les circuits de volets roulants à moteur asynchrone simple peuvent rester sous type AC.
La difficulté est qu’on ne maîtrise pas toujours ce qui sera branché demain sur une prise donnée. Un circuit de prises « confort » classé sous type AC aujourd’hui peut recevoir un appareil à électronique de puissance demain. C’est la raison pour laquelle plusieurs fabricants de tableaux préconisent de passer l’ensemble des rangées en type A.
Type F pour pompes à chaleur et climatiseurs inverter : l’évolution à intégrer
Les pompes à chaleur et les climatiseurs à technologie inverter utilisent des variateurs de fréquence qui déforment l’onde bien au-delà de ce que détecte un type A standard. Le type F est désormais fréquemment exigé par le fabricant pour ces équipements.
Le différentiel de type F (parfois noté « type A superimmunisé » chez certains fabricants) ajoute la détection des courants de fuite à composante haute fréquence et des formes d’onde déformées par les variateurs de vitesse. Avant de câbler le circuit d’une PAC ou d’un climatiseur, nous recommandons de consulter la notice du fabricant : la garantie peut être conditionnée au type de protection différentielle installée.

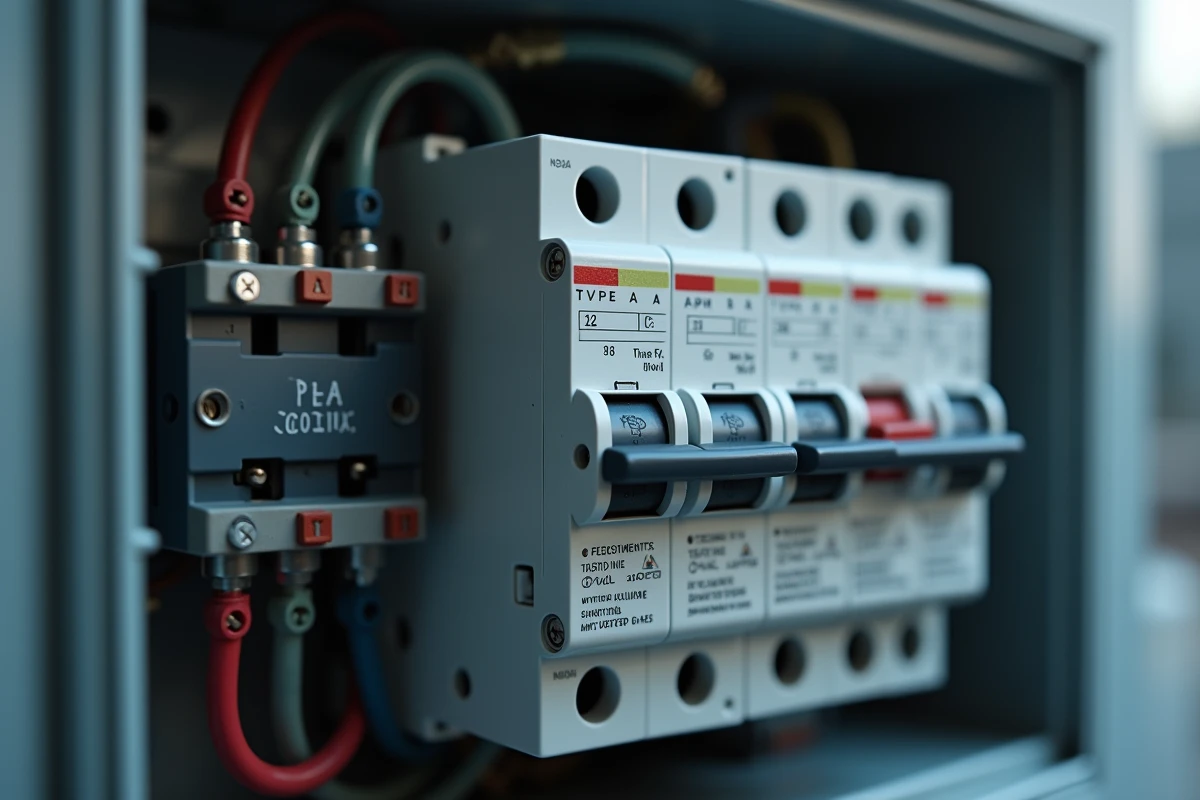

Répartition pratique des circuits dans le tableau électrique
La logique de répartition repose sur un principe simple : affecter chaque circuit au différentiel qui couvre le spectre de défaut le plus large possible pour les appareils raccordés.
Exemple de distribution sur un tableau deux rangées
| Rangée | Type de différentiel | Circuits protégés |
|---|---|---|
| Rangée 1 | Type A 40 A / 30 mA | Plaque de cuisson, lave-linge, lave-vaisselle, sèche-linge, prise VE, prises cuisine |
| Rangée 2 | Type AC 40 A / 30 mA (ou type A si budget le permet) | Éclairage, volets roulants, prises salon/chambres sans électronique lourde |
Sur un tableau trois rangées, la troisième rangée accueille le circuit PAC ou climatisation sous différentiel de type F dédié.
Erreurs de câblage fréquentes
- Placer le circuit plaque induction sous un type AC par manque de place sur la rangée type A. Ce montage est non conforme à la norme NF C 15-100.
- Regrouper trop de circuits sous un même différentiel, provoquant des déclenchements intempestifs par cumul de courants de fuite résiduels (chaque appareil électronique fuit légèrement en fonctionnement normal).
- Utiliser un type A pour une pompe à chaleur inverter alors que le fabricant exige un type F. En cas de sinistre, l’assurance peut contester la conformité de l’installation.
Respecter les préconisations constructeur prime sur le minimum normatif. La norme NF C 15-100 fixe un socle, mais chaque fabricant peut imposer des exigences plus strictes qui conditionnent la garantie et la conformité assurantielle de l’installation.
Le coût supplémentaire d’un différentiel type A par rapport à un type AC reste modeste au regard du niveau de protection gagné. Pour une installation neuve ou une rénovation complète du tableau, généraliser le type A sur toutes les rangées (sauf circuit PAC/clim en type F) est aujourd’hui la stratégie la plus pérenne face à la multiplication des appareils à électronique embarquée.
