Sur un chantier solaire résidentiel, le raccordement est le moment où tout se joue : un câble sous-dimensionné, un connecteur mal serti ou une demande Enedis mal remplie, et la mise en service prend des semaines de retard. Raccorder un panneau solaire ne se résume pas à brancher des modules sur un onduleur.
La partie électrique entre le toit et le tableau général, puis entre le tableau et le réseau public, mobilise du matériel spécifique et génère des coûts souvent sous-estimés dans les devis d’installation.
Section de câble et connecteurs : le matériel qui conditionne la sécurité
Quand on tire les câbles entre les panneaux et l’onduleur, le premier réflexe est de vérifier la section. Un câble trop fin chauffe, un câble trop épais coûte plus cher et se manipule mal dans les chemins de câbles. La section dépend de la distance entre les modules et l’onduleur, de l’intensité maximale de la chaîne (string) et de la chute de tension acceptable.

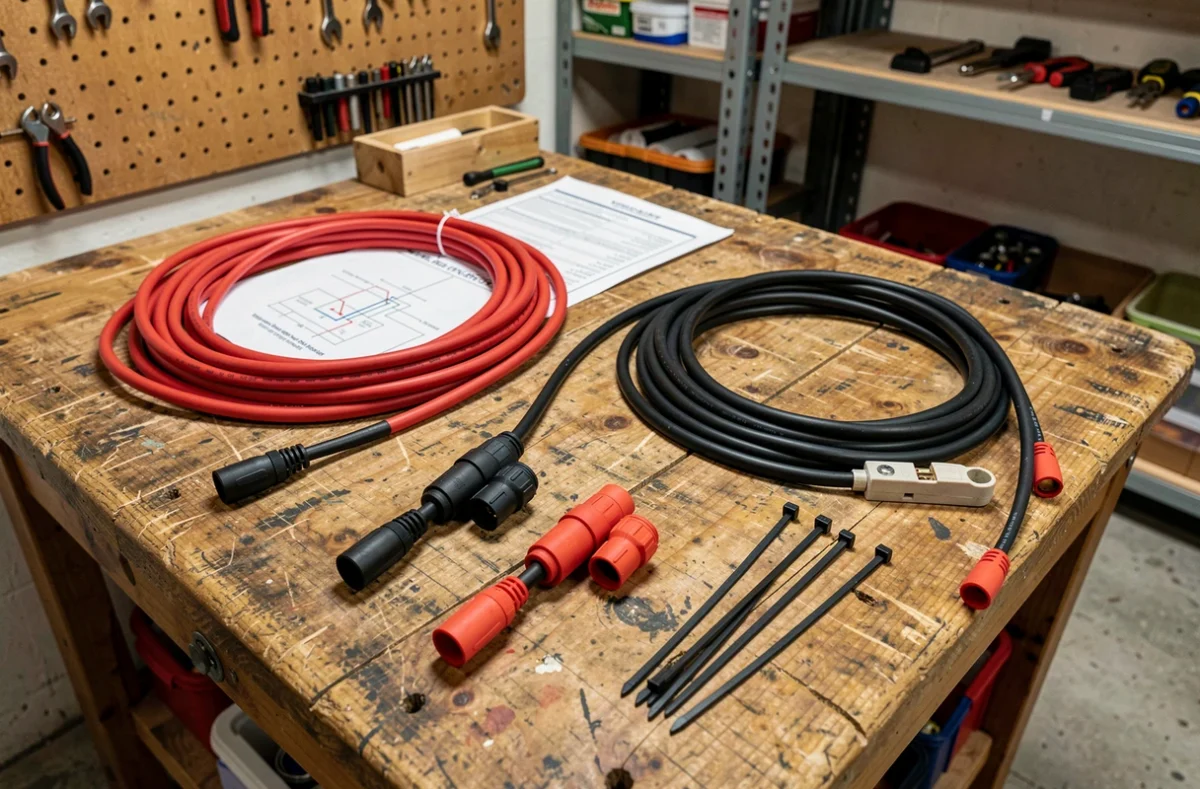

En pratique, on utilise du câble solaire à double isolation, résistant aux UV et aux intempéries, avec des connecteurs de type MC4 à chaque extrémité côté courant continu. Ces connecteurs assurent l’étanchéité IP67 et supportent les contraintes thermiques d’une toiture exposée plein sud.
Les composants entre modules et onduleur
- Câble solaire DC (courant continu) en section adaptée à la longueur du parcours et à l’intensité du string, généralement protégé par une gaine ICTA ou un chemin de câbles métallique en toiture
- Connecteurs MC4 mâle/femelle, à sertir avec une pince dédiée (un sertissage à la main ou à la pince universelle provoque des arcs électriques à terme)
- Coffret de protection DC avec fusibles ou disjoncteurs DC, parafoudre côté courant continu et sectionneur de coupure, installé entre les panneaux et l’entrée de l’onduleur
- Mise à la terre des châssis et des cadres de panneaux, raccordée au conducteur de protection du tableau électrique principal

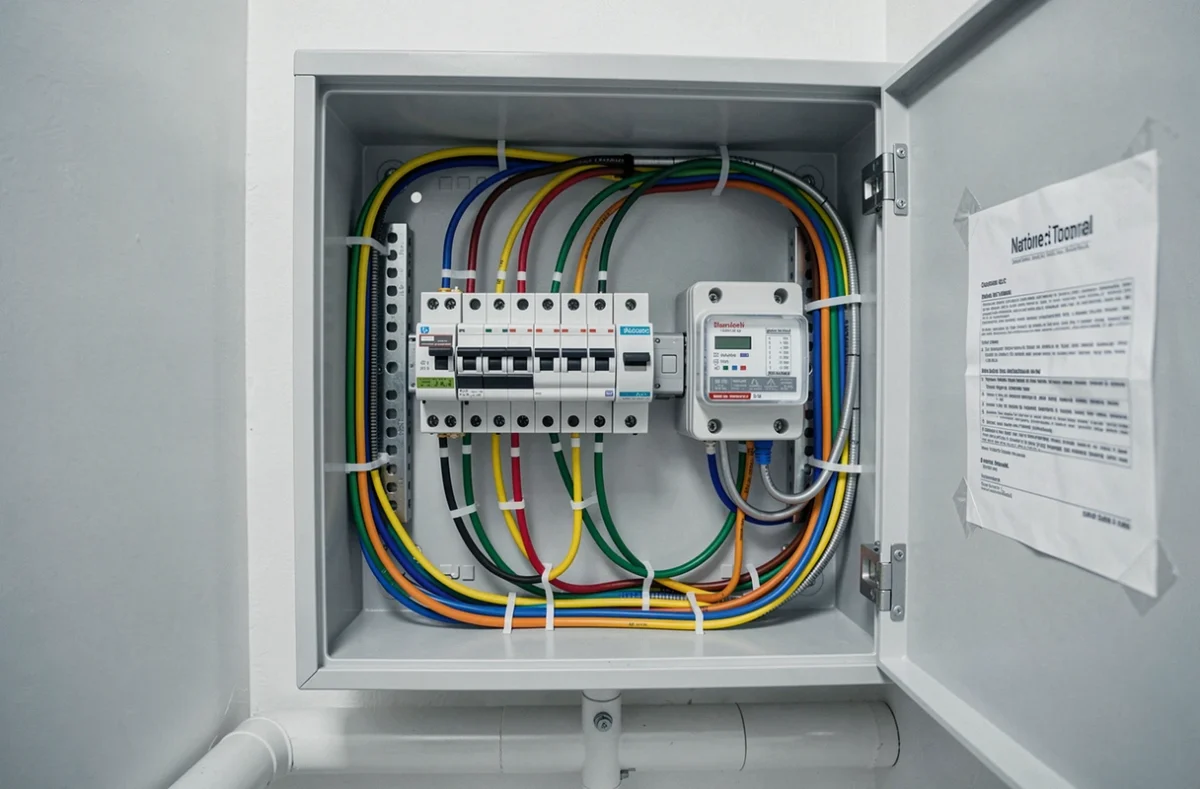

Côté courant alternatif (sortie onduleur vers tableau), on passe sur du câble AC classique, protégé par un disjoncteur différentiel dédié au circuit photovoltaïque. Ce disjoncteur est distinct de celui du reste de l’installation domestique.
Onduleur et coffret de protection AC : choisir selon la puissance installée
L’onduleur transforme le courant continu produit par les panneaux en courant alternatif compatible avec le réseau domestique. On distingue deux grandes familles pour le résidentiel : l’onduleur string (centralisé) et les micro-onduleurs (un par panneau ou par paire de panneaux). Le choix a un impact direct sur le raccordement.
Onduleur string ou micro-onduleurs
Avec un onduleur string, on tire un ou deux circuits DC depuis la toiture jusqu’à un boîtier unique, souvent installé dans le garage ou à proximité du tableau électrique. Le raccordement AC se fait ensuite en un seul point. C’est la configuration la plus courante et la moins coûteuse en câblage.
Avec des micro-onduleurs, chaque module dispose de sa propre conversion DC/AC directement sous le panneau. On n’a plus de circuit haute tension DC sur le toit, ce qui simplifie la sécurité incendie. En revanche, le câblage AC en toiture est plus dense et nécessite un coffret de protection AC adapté au nombre de micro-onduleurs.
Le coffret de protection AC
Entre l’onduleur (ou le bus AC des micro-onduleurs) et le tableau général, la norme impose un coffret comprenant un disjoncteur AC, un parafoudre AC et un dispositif de coupure accessible aux pompiers. Ce coffret doit être visible et accessible depuis l’extérieur ou depuis un point identifié. Son coût varie selon la puissance de l’installation et le nombre de protections requises.
Raccordement au réseau Enedis : procédure, délais et frais réels
Une fois l’installation électrique terminée côté maison, il reste le raccordement au réseau public. C’est la partie que beaucoup de particuliers découvrent tardivement, car les frais de raccordement Enedis s’ajoutent au devis de l’installateur.
Ce que facture le gestionnaire de réseau
Enedis distingue plusieurs types de prestations dans son catalogue : l’étude de raccordement, la mise en service, et éventuellement des travaux sur le branchement ou le réseau si la configuration l’exige. Pour une installation résidentielle en autoconsommation avec injection du surplus, la procédure standard ne nécessite généralement pas de travaux lourds sur le réseau. Les retours varient sur ce point selon la localisation et l’état du branchement existant.
Le niveau de puissance change la procédure. En dessous d’un certain seuil, la demande de raccordement suit un parcours simplifié. Au-delà, Enedis peut exiger une étude technique approfondie, ce qui allonge les délais et augmente la facture.
Délais à anticiper
Entre le dépôt de la demande de raccordement et la mise en service effective, il faut compter plusieurs semaines, parfois plus de deux mois en période de forte demande. Ce délai dépend de la charge des agences Enedis locales, de la complexité du dossier et de la nécessité ou non de modifier le branchement existant.
On a intérêt à déposer la demande de raccordement dès que le devis de l’installateur est signé et que la déclaration préalable de travaux est validée en mairie. Attendre la fin du chantier pour lancer la procédure, c’est perdre un à deux mois.
Fourchettes de prix du raccordement panneau solaire : matériel et prestations
Le budget global d’un raccordement solaire se décompose en trois postes distincts. Voici ce qu’on observe sur le terrain pour une installation résidentielle classique.
| Poste de dépense | Ce qu’il couvre | Ordre de grandeur |
|---|---|---|
| Matériel de raccordement électrique | Câbles DC et AC, connecteurs MC4, coffrets de protection DC et AC, parafoudres, disjoncteurs dédiés | Plusieurs centaines d’euros, variable selon la puissance et la distance de câblage |
| Onduleur | Onduleur string ou micro-onduleurs, selon la configuration choisie | Part significative du budget total, dépend de la puissance en kWc |
| Frais Enedis | Étude, mise en service, éventuels travaux sur le branchement | De quelques centaines d’euros pour un raccordement simple à un montant plus élevé si des travaux réseau sont nécessaires |
Le poste onduleur représente souvent la part la plus lourde après les panneaux eux-mêmes. Un kit solaire sans onduleur adapté n’a aucune valeur : c’est le composant qui conditionne le rendement réel et la conformité de l’installation.
Pièges fréquents sur le raccordement solaire résidentiel
Certaines erreurs reviennent régulièrement sur les chantiers, y compris chez des installateurs expérimentés. En voici trois qui peuvent coûter cher ou retarder la production d’électricité.
Connecteurs MC4 de marques différentes
Mélanger des connecteurs MC4 de fabricants distincts est une pratique courante mais risquée. Les tolérances dimensionnelles diffèrent d’une marque à l’autre. À court terme, la connexion tient. Après quelques cycles thermiques (dilatation/contraction), le contact se dégrade, la résistance augmente et un point chaud apparaît, avec un risque d’incendie.
Sous-dimensionnement du coffret de protection DC
Sur une installation en autoconsommation avec batterie, le coffret DC doit intégrer des protections supplémentaires côté batterie. Si l’installateur prévoit le stockage ultérieurement mais dimensionne le coffret pour une configuration sans batterie, il faudra tout reprendre au moment de l’ajout.
Demande de raccordement incomplète
Le dossier envoyé à Enedis doit inclure l’attestation de conformité Consuel (ou sa demande), le mandat de raccordement signé, et les caractéristiques techniques de l’onduleur. Un dossier incomplet est renvoyé sans traitement, ce qui ajoute facilement trois à quatre semaines au calendrier.
Autoconsommation avec injection ou totale : impact sur le raccordement
Le mode de valorisation de la production photovoltaïque influence directement le type de raccordement. En autoconsommation avec vente du surplus, le compteur Linky enregistre les flux dans les deux sens, et le raccordement inclut un contrat d’obligation d’achat avec un acheteur désigné. En autoconsommation totale (sans injection), la procédure est allégée, mais il faut tout de même déclarer l’installation auprès d’Enedis.
L’autoconsommation collective, où plusieurs consommateurs partagent la production d’une même installation, constitue un cas à part. La procédure de raccordement est plus complexe et implique la création d’une personne morale organisatrice. Enedis propose un parcours dédié pour ces projets, qui restent encore peu répandus chez les particuliers.
Le compteur Linky comme prérequis
Sans compteur communicant, le raccordement en autoconsommation avec injection du surplus est impossible. Le remplacement du compteur par un Linky est normalement pris en charge par Enedis, mais il faut prévoir un délai supplémentaire si le changement n’a pas encore été effectué.
Le raccordement d’un panneau solaire mobilise donc du matériel électrique spécifique (câbles, connecteurs, coffrets, onduleur) et une procédure administrative auprès du gestionnaire de réseau. Chaque installation a ses particularités, liées à la puissance, à la distance de câblage, à l’état du branchement existant et au mode d’autoconsommation choisi. Un devis détaillé, distinguant clairement le matériel, la pose et les frais de raccordement Enedis, reste le meilleur moyen d’éviter les mauvaises surprises.
