Brancher une fiche mâle 2P+T semble anodin, mais la répartition des fils entre phase, neutre et terre dans le boîtier de la fiche pose des questions concrètes. Comment identifier chaque borne quand le marquage varie d’un fabricant à l’autre ? Quel rôle joue réellement la polarité sur une prise domestique française ?
Cet article compare les repérages de bornes, détaille les contraintes liées au fil de terre et pointe les écarts entre fiches de type E, type F et modèles hybrides E/F.
Lire également : Quel aspirateur sans fil choisir pour sa maison ?
Repérage des bornes sur une fiche mâle : ce qui change selon le fabricant
Sur une prise murale, les bornes L (phase) et N (neutre) sont identifiées de façon standardisée. Sur une fiche mâle 2P+T, la situation diffère. Certains fabricants marquent explicitement L, N et le symbole de terre sur le corps interne de la fiche. D’autres ne signalent que la borne de terre, laissant l’utilisateur se référer à la notice ou au schéma moulé dans le plastique.
Ce manque d’uniformité a une conséquence directe : le repérage des bornes L et N n’est pas normé sur les fiches mâles comme il l’est sur les socles muraux. En pratique, cela oblige à ouvrir la fiche et à consulter le document technique avant de raccorder les conducteurs.
A découvrir également : Prises de courants étanches : la solution pour salle de bains et buanderie
| Élément | Fiche mâle type E | Fiche mâle type F (Schuko) | Fiche hybride E/F |
|---|---|---|---|
| Marquage L / N | Variable selon fabricant | Variable selon fabricant | Variable selon fabricant |
| Marquage terre | Généralement présent (trou central) | Généralement présent (griffes latérales) | Présent pour les deux modes |
| Contact de terre | Trou pour broche femelle | Griffes latérales | Trou + griffes |
| Réversibilité de la polarité | Oui (symétrique) | Oui (symétrique) | Oui (symétrique) |
Le tableau ci-dessus résume l’écart principal : la terre est le seul conducteur systématiquement identifié sur la majorité des fiches mâles du commerce. Phase et neutre restent interchangeables dans la géométrie de la fiche.
Polarité phase-neutre sur prise mâle domestique : un faux problème ?
En courant alternatif domestique, la fiche mâle française est symétrique. Les deux broches conductrices ont la même forme et le même diamètre. Rien n’empêche physiquement d’insérer la fiche dans un sens ou dans l’autre.
Pour la grande majorité des appareils électroménagers, cette réversibilité ne pose aucun problème de fonctionnement. Le moteur d’un aspirateur ou la résistance d’un grille-pain ne distinguent pas la phase du neutre.
Cas où la polarité compte malgré tout
Certains appareils comportent un interrupteur unipolaire qui ne coupe qu’un seul conducteur. Si cet interrupteur coupe le neutre au lieu de la phase, l’appareil reste sous tension même en position « arrêt ». Ce n’est pas un défaut de la fiche mâle, mais du câblage interne de l’appareil combiné à l’orientation aléatoire de la fiche dans le socle mural.
Sur les installations récentes conformes à la norme NF C 15-100, le disjoncteur différentiel protège le circuit indépendamment du sens de branchement. La protection différentielle ne dépend pas de la polarité de la fiche, mais de la détection d’un courant de fuite entre phase et neutre.

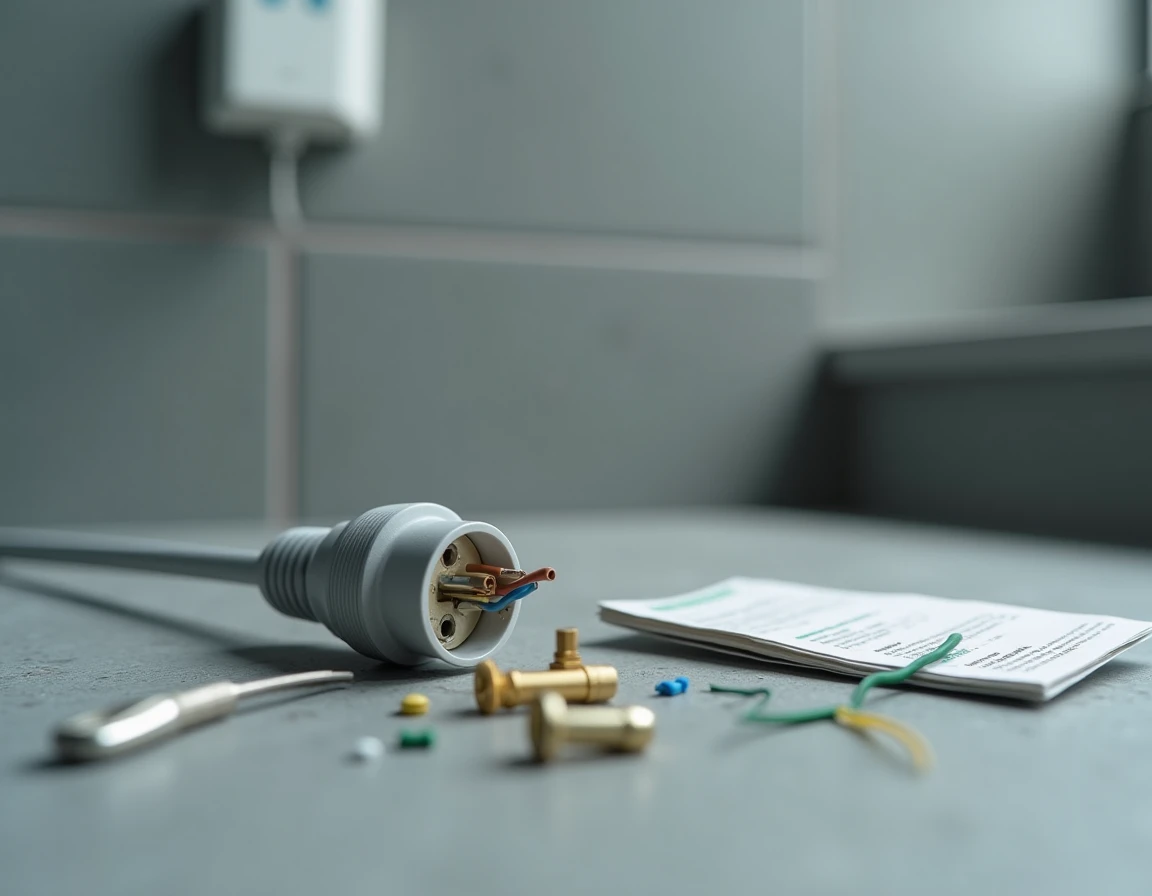

Raccordement du fil de terre sur une fiche mâle 2P+T
Le conducteur de protection (fil vert/jaune) se raccorde à la borne de terre de la fiche. Sur une fiche de type E destinée au marché français, cette borne correspond au trou central qui reçoit la broche de terre du socle mural. Sur une fiche de type F (Schuko), la terre passe par des contacts latéraux en forme de griffes.
- Dénuder le fil vert/jaune sur la longueur indiquée par le fabricant (souvent autour de 12 mm), puis l’insérer dans la borne de terre jusqu’en butée.
- Vérifier que le fil ne dépasse pas de la borne et qu’aucun brin de cuivre ne touche les bornes voisines, ce qui provoquerait un court-circuit.
- Serrer la vis ou enclencher le mécanisme automatique selon le type de borne (à vis ou à ressort).
- Refermer la fiche et contrôler que le serre-câble bloque fermement la gaine extérieure du cordon, pas les conducteurs individuels.
Sur les fiches hybrides E/F, la terre est assurée par broche ou par griffes selon le socle utilisé. Le raccordement interne reste identique : un seul point de connexion alimente les deux systèmes de contact.
Quand le fil de terre ne suffit pas
Raccorder correctement le fil vert/jaune dans la fiche ne garantit pas à lui seul la sécurité. La norme NF C 15-100 impose une valeur maximale de résistance pour la prise de terre de l’installation. Si cette résistance est trop élevée, le dispositif différentiel ne déclenchera pas assez vite en cas de défaut d’isolement.
Un fil de terre bien branché sur une installation dont la prise de terre est défectueuse ne protège personne. Avant de raccorder un appareil de forte puissance (four, plaque), vérifier la continuité et la qualité de la terre au tableau reste une précaution fondamentale.
Section de fil et protection du circuit prise de courant
Le choix de la section du conducteur dans le cordon d’alimentation dépend de la puissance de l’appareil raccordé. Avec un disjoncteur 20 A, la section passe à 2,5 mm².
Ces valeurs concernent le câblage fixe de l’installation (du tableau au socle mural). Le cordon souple entre la fiche mâle et l’appareil suit ses propres contraintes, définies par le fabricant de l’appareil. Remplacer une fiche mâle sur un cordon existant ne dispense pas de vérifier la section du câble par rapport à l’intensité du circuit.
- Un cordon en 1,5 mm² sur un circuit protégé à 20 A crée un risque d’échauffement si l’appareil tire une charge proche du maximum.
- Les cordons d’appareils de cuisson utilisent généralement du 2,5 mm² ou plus, avec une fiche mâle 20 A au lieu de 16 A.
Vérifier la cohérence entre la section du cordon, le calibre du disjoncteur et le type de fiche mâle évite les situations où la protection du circuit ne correspond pas à la charge réelle. Un contrôle visuel de la fiche ouverte, associé à une mesure de continuité au multimètre, reste le moyen le plus fiable de valider un branchement avant remise sous tension.
